歡迎您來到西鄉縣西瑪機床有限責任公司網站!
磨削系列
金剛石滾輪修整機
時間:2024-01-13 08:30:05 點擊:次
  • 產品特點
  • 適用范圍
  • 技術參數

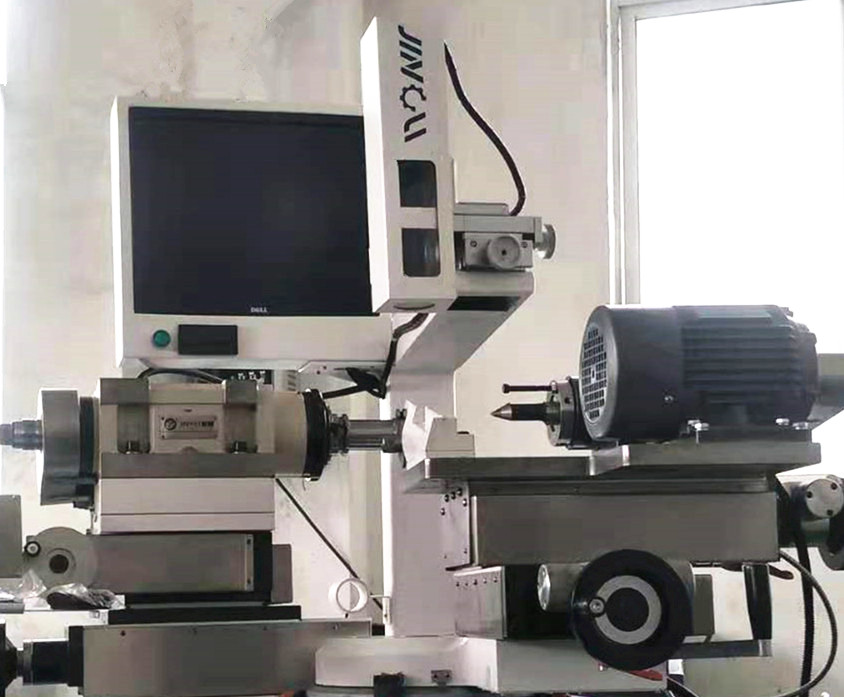

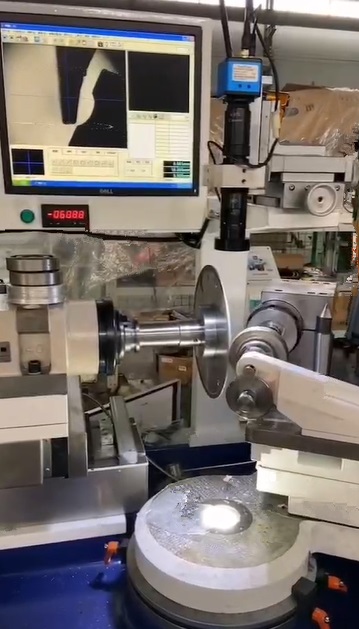

一、設備簡介及功能:

砂輪修整機利用被修砂輪和修整砂輪的材質的不同和轉速差的原理,來實現被修砂輪的形狀修整的。機器本身可以對金剛石砂輪、CBN砂輪進行簡單且高效的修整,可以修整平面、角度、以及成型砂輪。

該機床將修整砂輪和被修砂輪分別裝在兩組精密進十字滑臺總成上(滾輪X-Y滑臺組總成與X-Y修正滑臺組總成)。并且在滾輪十字滑臺加裝進微小進給裝置??梢詫?duì)被修滾輪的位置進行精確調整該機床具備以下特點:

1、修整砂輪軸為NT40-2動力頭,增加修整砂輪軸的剛性。BT40內孔精度:0.005。BT40加長砂輪桿。

2、修整砂輪軸前后進刀方向加數顯進行精確調整。

3、四個直線進給軸換為螺距3mm精密絲桿。

4、被修輪的位置通過十字滑臺進給(重新設計X-Y滑臺組總成)。在滾輪十字滑臺的兩個方向加裝進微小進給裝置并安裝數顯進行精確調整。

5、被修主軸為外徑100,內孔莫氏4號主軸總成。內孔精度:0.003。



5、手動旋轉安裝NSK高精度圓錐滾子軸承,保證轉臺的回轉精度0.005mm。同時添加了圓形編碼器。

6、被修軸為兩頂尖形式裝夾,尾座頂尖為莫氏2號。尾座頂尖在旋轉75度時不能與修整砂輪軸干涉。

7、被修軸為兩頂尖間距120mm。精度:上母線:0.005,側母線:0.005。

利用被修砂輪和修整砂輪的材質的不同和轉速差的原理,來實現被修砂輪的形狀修整的。機器本身可以對金剛石砂輪、CBN砂輪進行簡單且高效的修整,可以修整平面、角度、以及成型砂輪。

該機床將修整砂輪和被修砂輪分別裝在兩組精密進十字滑臺總成上(滾輪X-Y滑臺組總成與X-Y修正滑臺組總成)。并且在滾輪十字滑臺加裝進微小進給裝置。可以對被修滾輪的位置進行精確調整。

修整砂輪最大直徑砂輪最大直徑

φ250mm

輪直徑

Φ60mm-Φ120mm

修整砂輪主軸高轉速

1500轉/分(可調至3000轉/分

被修整砂輪主軸高轉速

1500轉/分(可調至3000轉/分

修整砂輪電機功率

0.75KW

被修整砂輪電機功率

0.75KW

修整砂輪左右行程

100mm

修整砂輪前后行程

140mm

左右行程與修正軸軸線平行

80mm

軸前后行程與修正軸軸線平行

80mm

修整砂輪角度手動選擇角度

75°

CCD放大倍數

15-120

電壓

三相 380V/50Hz
